采用熔融浸漬法制作連續碳纖維增強熱塑性預浸帶的基本程序是將連續碳纖維放在紗架后，經過輥輪調節使其受力均勻地進入分絲系統，在這個系統中，碳纖維經過展開輥和預熱后充分展開后進入浸漬系統中，在高溫高壓下，熔融的熱塑性樹脂滲入并浸潤碳纖維，待定型后再牽引收卷得到連續碳纖維增強熱塑性預浸帶。

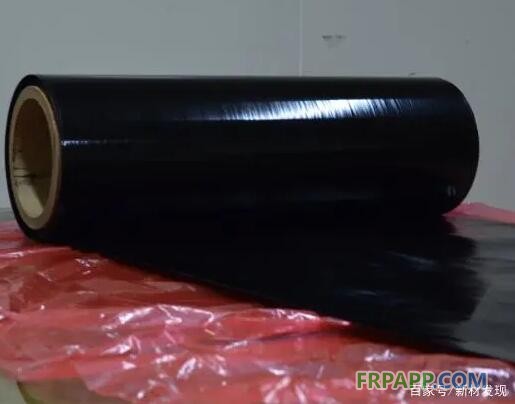

碳纖維預浸帶


    連續碳纖維增強熱塑性預浸帶制備技術的改進主要集中在兩個方面：一是提升熱塑性樹脂對碳纖維的浸潤性。例如，通過螺旋擠出機實現對預浸料中樹脂含量的控制、設計多樹脂注入口，提高了浸漬系統的浸漬效率和均勻性、采用多級十字頭模具、通過分紗盒、分紗輥裝置及三輥浸漬和壓延輥加熱裝置使碳纖維在浸漬前均勻分散、在浸漬系統中將熔體分配流道設為多級分支結構，使每束纖維接觸的熔體壓力和流量都保持一致等等。這些改進措施保證了碳纖維得到均勻浸漬，有助于提高產品質量的穩定性和合格率。

    二是提升連續性碳纖維增強熱塑性預浸帶的整體性能。例如，通過增設冷卻輥，使預浸帶纖維經過冷卻定型后收卷，提高預浸帶的強度。又如，在浸漬系統前設計了纖維雙面受壓和二級加熱輥壓裝置，克服了傳統裝置纖維溫度低導致纖維拉斷的缺陷。再比如，借助展開輥來保證纖維均勻展開并使用 V 型烘箱延長纖維熱處理時間，避免了碳纖維直線運行時打捻狀況的出現等。這些碳纖維處理裝置，實現了對預浸料厚度和寬度的精確控制，同時降低了生產成本。

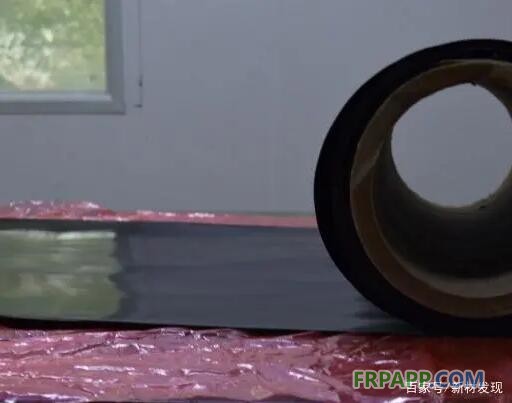

碳纖維熱塑性預浸帶


    對連續碳纖維增強熱塑性預浸帶質量的評價主要著眼于以下幾個方面的指標：

    指標一：看含膠量是否穩定，即預浸帶中所含的樹脂的量是否精確可控，只有預浸帶中樹脂含量穩定才能保證制品孔隙率和剪切強度等指標達到理想值；

    指標二：看浸漬是否均勻，即熱塑性樹脂是否完全滲透碳纖維并在其中均勻分布；

    指標三：看尺寸是否具有穩定性，即制成的預浸帶在成型過程以及后續使用過程中尺寸是否會發生明顯改變；

    指標四：看是否適用于高效率生產，即在成型過程中碳纖維是否能平穩行進、整個過程是否可以不斷重復且成品率高。

    在整個制造流程中，影響連續碳纖維增強熱塑性預浸帶質量的因素是多方面的，包括模具、展絲和熔融溫度等等，任何一道工序、一個工藝參數都有可能對預浸帶的性能產生重要影響。例如，浸漬模具是影響浸漬均勻性、含膠量穩定性的關鍵因素，碳纖維展絲時所能實現的展開程度也會對浸漬的均勻性產生直接影響，熔融溫度必須要保證熱塑性樹脂能夠達到達到最佳狀態。

    與其它連續性碳纖維增強熱塑性預浸帶制備工藝相比，熔融浸漬工藝優勢比較明顯，適用于該工藝的成型方法和設備相對成熟，制備出的預浸帶在含膠量、尺寸穩定性等方面控制得比較好。與之相比，粉末懸浮工藝在生產設備方面雖然要求不高，成本相對要低，制備出的預浸料浸漬效果好，但是成品尺寸穩定性不高，含膠量較低；混編模壓工藝制備出的預浸料尺寸穩定性高且含膠量可控，可用于制備尺寸復雜的制品，卻不適合大批量生產，所以在現實中應用較少。目前，無錫智上新材采用熔融浸漬法制備出的連續碳纖維增強PPS/PI/PEEK復合材料，孔隙率低、含膠量可控，已成功用于多種高端裝備的配套成型。

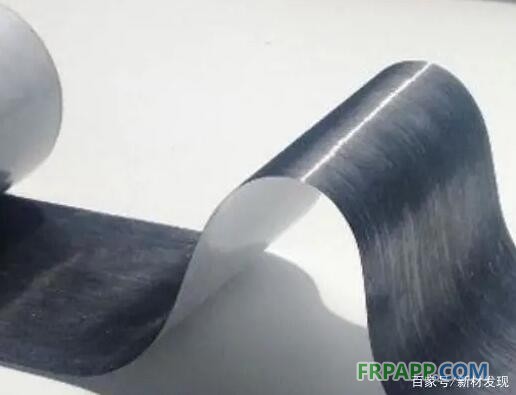

碳纖維熱塑性預浸帶
