實際應(yīng)用中對于樹脂的選擇有以下幾個因素：
1. 粘結(jié)性能
2. 機(jī)械性能
3. 耐水解性能
4. 滲透性

1、粘結(jié)性能
　　樹脂粘結(jié)性能的好壞決定了機(jī)械性能是否能被充分發(fā)揮出來，在夾芯結(jié)構(gòu)中樹脂和纖維及芯材的粘結(jié)性能非常重要，在上述的三種主要樹脂中，聚酯樹脂的粘結(jié)性能最低，乙烯基酯樹脂的粘結(jié)性能高于聚酯樹脂，環(huán)氧樹脂的粘結(jié)性能最佳，被廣泛地用于制造高強(qiáng)度粘合劑。環(huán)氧樹脂的高粘性來自于極性羥基的存在，由于環(huán)氧樹脂的低收縮率使得固化過程中樹脂和粘接面不會發(fā)生分離。環(huán)氧樹脂優(yōu)異的粘結(jié)性能非常適合于蜂窩結(jié)構(gòu)的制造，因為蜂窩結(jié)構(gòu)中粘接面積較小，所以對粘合劑的強(qiáng)度要求更高。樹脂和纖維之間的結(jié)合性能不完全取決于樹脂的粘結(jié)性，還與纖維表面處理方法有關(guān)。

2、機(jī)械性能

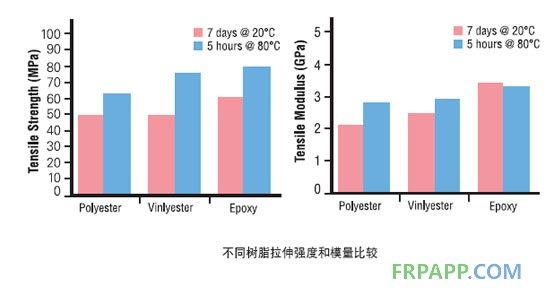

　　對于樹脂基體而言最為重要的兩個機(jī)械性能指標(biāo)就是拉伸強(qiáng)度和模量，下圖所列是常見的商業(yè)化聚酯樹脂，乙烯基酯樹脂和環(huán)氧樹脂的性能比較，分別在20度和80度溫度下固化。

從圖中可以看出，經(jīng)過7天固化后環(huán)氧樹脂得到了最高的拉伸強(qiáng)度和模量。同時也可以看到80度下的后固化對性能產(chǎn)生了顯著影響。
對于設(shè)計人員而言樹脂的收縮率也是必須考量的因素，收縮的原因是由于處于液態(tài)或半凝膠態(tài)時樹脂分子結(jié)構(gòu)的重新排列和重新取向。聚酯和乙烯基酯固化時需要較大的分子結(jié)構(gòu)變化來達(dá)到完全固化，因此固化后收縮率較大，最高可達(dá)8%。而環(huán)氧樹脂的固化分子結(jié)構(gòu)變化較少，且沒有揮發(fā)性副產(chǎn)物產(chǎn)生，因此收縮率只有2%左右。低收縮率也幫助了機(jī)械性能的提高，因為由高收縮率產(chǎn)生的內(nèi)應(yīng)力會嚴(yán)重削弱材料的承載能力。另外高收縮率還會在固化后的部件表面形成織紋，從而增加了去除織紋的工作，導(dǎo)致了生產(chǎn)成本的增加。

3、耐水解性能
　　對于所有樹脂材料，抵抗吸水后降解的性能好壞至關(guān)重要，尤其是對于造船行業(yè)而言。在實際使用中所有的樹脂材料都會吸附一定的水汽，關(guān)鍵之處就在于吸附的水汽對纖維和樹脂的結(jié)合性能以及機(jī)械性能產(chǎn)生了怎樣的影響。乙烯基酯和聚酯因為有酯基的存在而顯著降低了耐水性能。例如薄層聚酯玻璃鋼在水中浸泡一年后其層間剪切強(qiáng)度只能保持65%，而環(huán)氧樹脂可以保持90%。

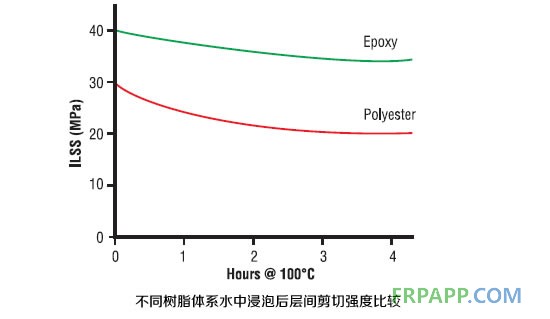

上圖顯示了水中浸泡對編織玻纖增強(qiáng)不同樹脂玻璃鋼材料性能的影響。所有試樣在100度熱水中浸泡，高溫浸泡加快了降解速度。

4、滲透性
　　在潮濕環(huán)境下都會有少量的水以水汽形式透過玻璃鋼層壓板，水氣穿過時與可水解組分發(fā)生反應(yīng)形成微小的濃縮溶液，在反復(fù)的滲透循環(huán)中，更多的水汽透過半透膜進(jìn)入層壓板稀釋濃縮溶液。水汽的進(jìn)入使得孔隙內(nèi)壓力增加到700 psi，最后這些壓力釋放出來導(dǎo)致層壓板開裂或膠衣層氣泡缺陷，導(dǎo)致表面產(chǎn)生疹狀缺陷?？伤饨M分包括織物中的異物和聚酯樹脂與乙烯基酯樹脂中的酯鍵。
　　為了阻止水汽向內(nèi)部滲透，必須選擇水傳遞速率低，耐水解性高的樹脂。同時對增強(qiáng)織物表面進(jìn)行充分的防水處理后，便可以消除這一問題。含有環(huán)氧鏈段的聚合物通常會具有較高的防水性，同時具有較高的機(jī)械性能。
