從FRP是一種復(fù)合材料的本身，就決定了屬于光學(xué)上的非均一物體。由于玻璃纖維的直徑(8 - 10u)要比可見光的波長(0.4 - 0.75u)大得多，而相鄰二根纖維之間的距離，一般不超過纖維直徑的2倍，因此，要產(chǎn)生多次散射。

       一般來說，玻纖的直徑愈細(xì)，其FRP的透光率愈小，因?yàn)橛?xì)，表面積愈大，反射系數(shù)愈大，這就減少了光線透過。并且隨著玻纖體積含量的增加而減少。但是玻纖與粘結(jié)劑的折射系數(shù)及吸收系數(shù)又對(duì)透光率產(chǎn)生制約，因此，情況比較復(fù)雜。下面根據(jù)有關(guān)資料的介紹及平時(shí)對(duì)FRP生產(chǎn)中的直觀感覺，進(jìn)行大致介紹如下，僅供參考。

       FRP透明波形瓦及薄平板在FRP制品中透光性是較好的，光透過率在85 - 90%，接近平板玻璃，但由于散射光占透過光的比例大，所以沒有平板玻璃那樣透明。即使選擇透光性好的樹脂，但固化后，由于固化劑、成型溫度等影響，效果仍有降低，特別是熱固化容易使透光性破壞。下面列舉對(duì)FRP的透光性產(chǎn)生影響的各種因素：

       (1)樹脂和玻纖的折光率越接近，FRP透光越好；

       (2)用苯乙烯作樹脂交聯(lián)劑透光性差，如果用樹脂60份，苯乙烯20份，MMA20份，透光卒得到改善，而且耐候性也好，有機(jī)玻璃的透光系數(shù)為91一92%。

       (3)玻璃纖維含量越多，透光率越低。用密度小、厚度薄、無堿無蠟的平紋布（或氈）作增強(qiáng)FRP透光性有好處。如密度小而薄的布，透光系數(shù)約為65%，反之約為18。20%。 玻璃的光學(xué)性能是好的，做成玻纖以后，特別做成FRP，有多方面的影響，光學(xué)性能下降了。E纖維比C纖維好，E率約為1.548;C玻璃折射率約為1.532，E纖維折射率 0~1.555。順酐型聚酯的折射率為1.5~1.55。 蝴旨對(duì)纖維的浸潤好壞有很大影響（參考第六章）為了浸潤，纖維要用偶聯(lián)劑處理為妥.璃布的光學(xué)性能，還受到織紋、密度、厚度的影響，關(guān)于影響見表161：

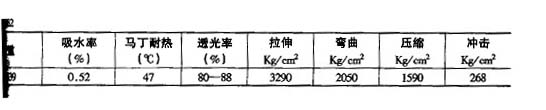

       用透明聚酯和無堿無捻平紋薄布特別是表面薄氈制成的透明FRP，透光又透明。一般FRP的性能大致如下表：

       FRP的狀況對(duì)透光性的影響是：厚度越厚，透光性越差，表面光滑潔凈透光越好；纖維固化劑的種類，以及著色劑，填料的種類和用量都對(duì)透光性有影響。  FRP受到日照時(shí)間越長，透光率越低。  FRP老化后光學(xué)性能下降。

       為了保持透光率，可以在表面粘貼一層耐候性好的薄膜，如氟樹脂薄膜，即通過措施來延緩FRP的老化來保持其透光性。
