將環(huán)氧化合物1(3，4-環(huán)氧環(huán)己基碳酸酯)和環(huán)氧化合物2(樹脂酸2-環(huán)氧基辛基酯)、主抗氧劑1010，副抗氧劑(亞磷酸壬基苯基酯)按不同組合制成樣品，測定黃變指數(shù)的數(shù)據(jù)列于表7。

由表7可見，1#試樣不添加任何穩(wěn)定劑，黃變指數(shù)最高，為51.2；2#和3#試樣只加環(huán)氧化合物1和2，效果也不好，黃變指數(shù)分別為43.4和50.5；7#和8#均加入了抗氧劑，黃變指數(shù)降到38.5和37.5；4#、5#、10#試樣將環(huán)氧化合物與抗氧劑并用，黃變指數(shù)進一步降低，9#試樣同時使用了環(huán)氧化合物和主、副抗氧劑，效果最好，黃變指數(shù)降到23.4。由此可見，只有合理配合使用添加劑才能取得較好的效果。

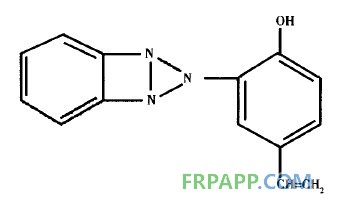

　　反應(yīng)型添加劑使穩(wěn)定劑與基材發(fā)生化學反應(yīng)，“鍵合”到基材中，制成永久性穩(wěn)定的材料，是工業(yè)界研究的一個方向。反應(yīng)型穩(wěn)定劑研究始于20世紀70年代，美國紐約工業(yè)技術(shù)研究所(Polytech.Inst.New York)以Vogl Otto為首的研究組就開始了該領(lǐng)域的研究工作，他們發(fā)表了名為“功能聚合物”(Function Polymer)系列論文對其工作進行報道，其間曾與我國的復(fù)旦大學、中國科學院北京光化學研究所合作。20多年來該領(lǐng)域的研究已取得長足的進展，出現(xiàn)了大量的專利，有的品種已工業(yè)化，成功地用于聚合物材料工業(yè)。VOGL等合成了下列帶有反應(yīng)性雙鍵的苯并三唑的紫外線吸收劑(2H5V)：

文獻報道用2H5V合成不飽和聚酯樹脂的一個實例為：用24.50 g順丁烯二酸酐、37.00 g苯酐和40.00 g 1，3丙二醇先制成樹脂，然后將5.63 g樹脂液(由66％的前述樹脂和34％的苯乙烯構(gòu)成)與560 mg 2H5V和70 mg AIBN混合，在60℃固化3 d所制得的樹脂在加速老化試驗時28 d仍有很好的穩(wěn)定性，而不加2H5V的樹脂100 h后即嚴重變黃。

4　結(jié)語

不飽和聚酯樹脂的GFRP是一類通用型結(jié)構(gòu)材料，其綜合性能好，用途廣泛，由于其耐候性較差，限制了其戶外應(yīng)用，研究改改善其老化性，延緩其老化進程，提高其附加值，擴大其應(yīng)用范圍是提高其經(jīng)濟效益的重要途徑。
