關(guān)于材料及制品的力學(xué)性能強(qiáng)度及剛度的概念：強(qiáng)度是指材料受力破壞時，物體內(nèi)的最大應(yīng)力值。根據(jù)受力情況不同，可分為拉伸、壓縮、彎曲、扭轉(zhuǎn)、沖擊、剪切等強(qiáng)度。也可以說強(qiáng)度就是材料在外力作用下，抵抗破壞的能力，因此，也就是牢不牢的問題。剛度是表示結(jié)構(gòu)物對變形的抵抗能力，受同樣大小的力，如果剛度大則變形小，鋼絲和橡皮筋在同樣大小的里作用下，鋼絲變形小，說明剛度大，而橡皮筋則相反。如果粗細(xì)不同的兩根橡皮筋用同樣大小的里來拉，則細(xì)的變形大，剛度就小。玻璃鋼成型時，有時在某些部位做上加強(qiáng)筋，就是為了提高這個部位的剛度。因此，剛度是厚度的函數(shù)，也就變形不變形的問題。

      強(qiáng)度主要體現(xiàn)在拉伸方面，剛度主要體現(xiàn)在彎曲方面，剛度有時比高的拉伸強(qiáng)度更為重要。

      對于我們制作的雙壁罐經(jīng)過國家玻璃鋼制品質(zhì)量監(jiān)督檢驗中心檢測，其彎曲強(qiáng)度達(dá)到了187MPa，彎曲模量達(dá)到了7.13MPa，沖擊韌性90.4Kj/m²。我們使用的490#樹脂做的短切纖維試驗拉伸強(qiáng)度值為163MPa，比普通的噴射成型玻璃鋼制品強(qiáng)度（一般130MPa）高，我們需再做拉伸試驗確定一下拉伸強(qiáng)度值。

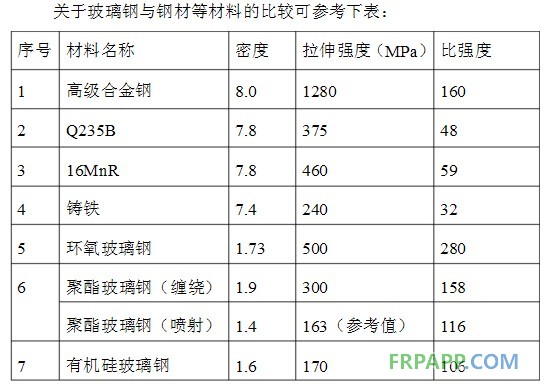

      玻璃鋼的性能優(yōu)點之一：比強(qiáng)度高。比強(qiáng)度=強(qiáng)度/密度，玻璃鋼的密度介于1.4~2.0之間，只是普通碳鋼的1/4~1/5，比輕金屬鋁還要輕1/3左右，而機(jī)械強(qiáng)度高，某些方面甚至接近普通碳鋼水平。按比強(qiáng)度計算，玻璃鋼不僅大大超過配套碳鋼，而且可達(dá)到和超過某些特殊合金鋼的水平。
