凡是能將多種材料緊密粘合在一起且具有一定實用強度的物質統(tǒng)稱為膠黏劑，應用于建筑行業(yè)的各類膠黏劑叫做建筑膠黏劑，包括用于建筑結構構件在施工、加固、維修等方面的的建筑膠黏劑，還有應用于室內外裝修用建筑裝修膠以及用于防水、保溫等方面的建筑密封膠和用于建材產品制造及其它設備的各種粘接輔裝材料等。在建筑膠黏劑中，環(huán)氧樹脂作為主劑常常被選用。常用的環(huán)氧樹脂有縮水甘油基型環(huán)氧樹脂和環(huán)氧化聚烯烴，我國用于建筑膠黏劑的環(huán)氧樹脂主要是前一類。由于環(huán)氧樹脂膠黏劑具有粘結力強、工藝性能好、膠層機械強度高、耐介質、耐老化性優(yōu)良、電絕緣性能好、固化物收縮率小、材料來源廣泛，因而得到廣泛應用。環(huán)氧樹脂膠黏劑中，固化劑是不可缺少的組成部分，根據種類可分為有機胺類、有機酸酐類咪唑類、有機高聚物類和其它類等多種‘3]。由于環(huán)氧樹脂的固化受溫度的影響非常明顯，很多固化劑在室溫下對環(huán)氧樹脂固化的速度比較適宜，基本上能滿足建筑上的需要，但是隨著溫度的降低，特別在溫度降到5'C以下coc左右）時，一些固化劑就不能很好地參與固化反應，那么，開發(fā)低溫固化劑的工作就變得尤其重要。

1  實驗部分

1.1原材料

      環(huán)氧樹脂CYD - 128，岳化樹脂廠；HDT -31，湖北大學化工廠；DMP - 30，湖北大學化工
廠；多硫醇，德國進口樣品；改性脂肪族聚胺一302，江蘇；改性脂肪族聚胺-38，江蘇；偶聯劑KH-550，武漢大學化工廠；硅微粉(600目)，湖州硅微粉廠；輕質CaC03，湖北；氣相Sio2，Cab -o-sil。

1.2樣品制備

       1.2.1  剪切樣制備  室溫下，按CYD-128：KH-550：混合填料：固化劑-100：1：20：30—100質量比，分別將CYD-128與除固化劑外的成分攪勻，最后加入各自的固化劑，混合均勻，然后用排筆刷涂膠于A3鐵片（各10組），5LC固化一周以上，待測。

      1.2.2抗壓樣制備  配方與抗剪樣相同，在5°C下用一次性塑料杯按以上比例調勻，澆鑄成圓臺形，上徑①上-26. 0mm，下徑①上-20. 0mm，樣高h=25. 0mm，各澆鑄10個樣，5°C放置1周以上，待測。

1.3性能測試

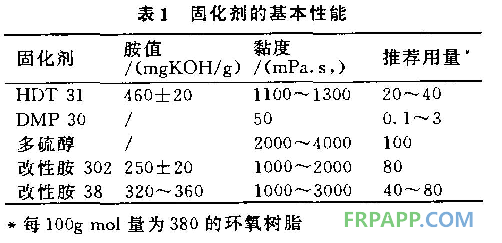

1.3.1基本性能測試（見表1）  胺值的測定以
       每克樣品所含胺的摩爾數，以KOH的毫克數來表示；黏度用NDJ -1型旋轉黏度計于25℃測定；密度的測定按GB611 - 88《密度測定通用方法》進行。1.3.2  力學性能檢測  剪切強度和抗壓強度測試儀均按HG2 -151- 65、GB1041- 70，采用10噸液壓萬能試驗機（型號WE-io，天水紅山試驗機廠）進行檢測。

2  結果與討論

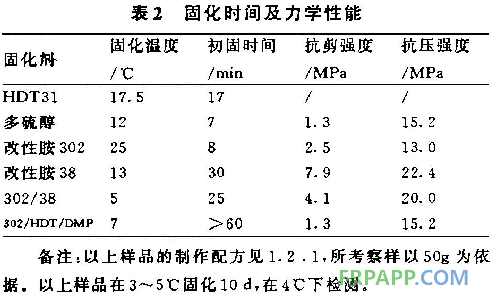

       由于要選擇低溫型的固化劑，一些常溫下反應活性較強的固化劑，在低溫下(10℃)活性較低，因而對環(huán)氧樹脂的固化變得很難，特別是在接近0℃時，有些固化劑就基本上停滯了反應。當然，在超低溫下的固化研究工作已經有人開展了，只是沒有形成一個系統(tǒng)。本文僅限于10°C以下(0°C以上)的環(huán)氧樹脂固化劑的應用作了一些研究。表2為低溫固化時間與低溫下的抗剪與抗壓強度。

       從表2可以看出，就低溫固化而言，多硫醇、302/38、改性胺- 38、302/HDT/DMP都是可選之列，但是考慮到固化物的力學強度及固化劑的價格，選擇302/38、改性胺-38、302/HDT/DMP，在這幾種固化劑中優(yōu)先選擇固化劑302/38，原因有以下三個方面：一是這種固化劑的低溫固化活性較強，5℃可以在30 min內基本硬化；二是固化物在低溫下固化一定的時間具有一定的強度，若配比恰當可得到較高性能的環(huán)氧樹脂固化物；三是在0℃時，302/38的黏度適宜，可操作性好，與環(huán)氧樹脂混容性良好。
