2·結(jié)果與討論

      2.1不同樹脂對比底漆主要考慮對玻璃鋼底材的附著力、打磨性、干燥性以及對膩子和面漆的配套性。

改變配方中樹脂品種，保持其他原料不變，進行平行對比試驗，試驗所用樹脂規(guī)格如表5，底漆在玻璃鋼上的性能見表6。

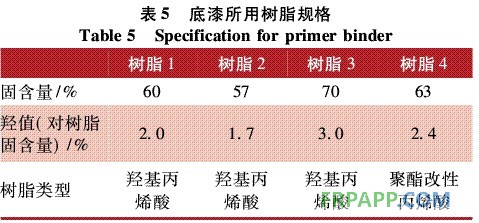

表5 底漆所用樹脂規(guī)格

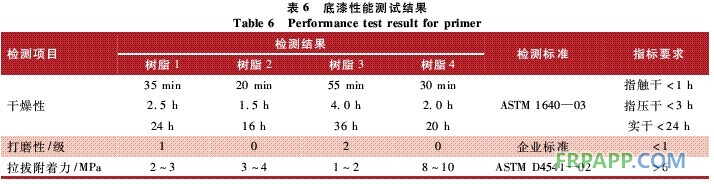

表6 底漆性能測試結(jié)果

    從表6可見，樹脂4綜合性能較好地達到葉片涂料的性能要求，因此，底漆樹脂可選擇樹脂4。

    面漆主要考慮耐候性、耐磨性、漆膜伸長率、耐雨滴性能等。實驗配方中除樹脂不一樣外，保持其他原料不變，進行平行對比試驗，試驗所用樹脂如表7，實驗結(jié)果如表8。

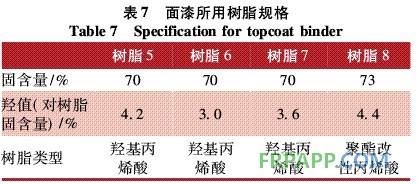

表7 面漆所用樹脂規(guī)格

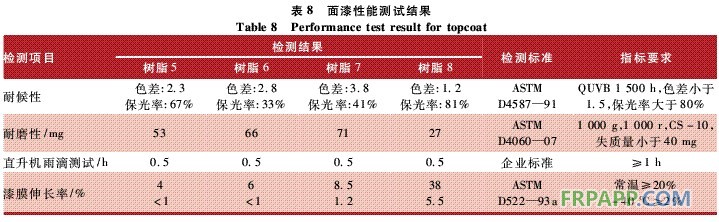

表8 面漆性能測試結(jié)果

 從表8可見，樹脂8表現(xiàn)出最好的綜合性能，在幾個關(guān)鍵指標(biāo)上滿足葉片涂料的性能要求，故面漆可選擇樹脂8。

 2.2不同添加劑對比

 2.2.1不同耐磨添加劑對比

 選用樹脂8，除耐磨添加劑改變外，其他組分不變，所選用的耐磨添加劑的規(guī)格如表9，實驗結(jié)果如表10。

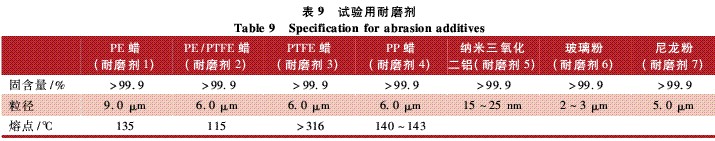

表9 試驗用耐磨劑

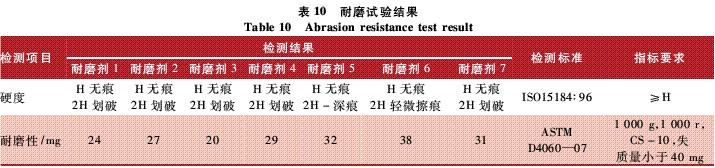

表10 耐磨試驗結(jié)果

 從表10可見，耐磨劑3在耐磨方面表現(xiàn)突出，而耐磨劑6在提高硬度方面有優(yōu)勢。因此，從耐磨的角度考慮，可以選擇耐磨劑3作為配方中改善耐磨性能的添加劑。

2.2．2不同消光粉對比

不同類型的消光粉對光澤的影響很大，同時會影響漆膜表面效果和耐磨、耐劃傷性能。實驗中選擇具有代表性的幾種消光粉，在保持其他組分不變的情況下平行對比性能，實驗所用消光粉如表11，試驗結(jié)果如表12。

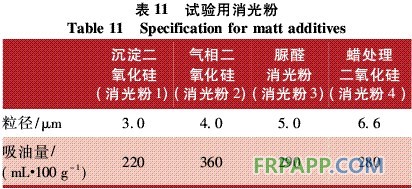

表11 試驗用消光粉

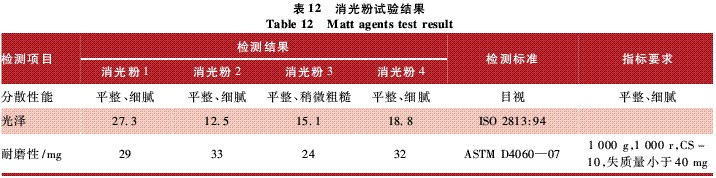

表12 消光粉試驗結(jié)果

從表12可見，消光粉2的消光效率最好，但在耐磨方面表現(xiàn)不盡如人意，而消光粉3在消光效率和耐磨方面表現(xiàn)均不錯，但相對比較難以分散，且價格較貴;消光粉4綜合起來是最合適的產(chǎn)品，性價比高，無明顯不足。

2.3優(yōu)化后的配方

基于前面的實驗，最終得出了優(yōu)化的聚氨酯葉片涂料底漆和面漆參考配方，如表13和表14。

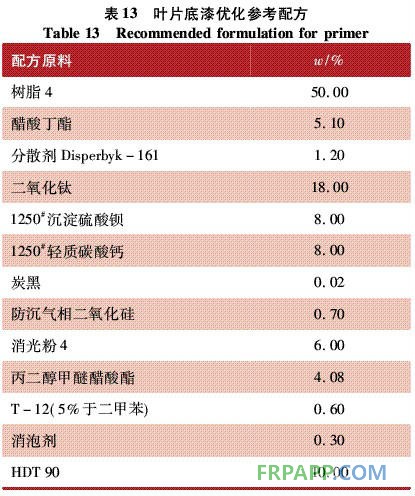

表13 葉片底漆優(yōu)化參考配方

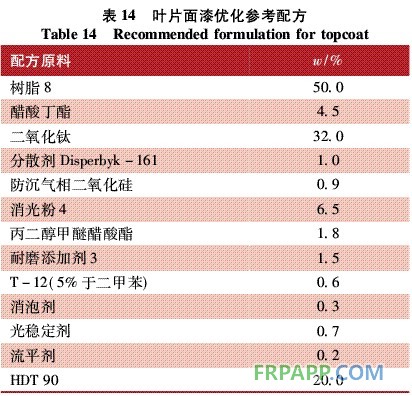

表14 葉片面漆優(yōu)化參考配方

    2.4優(yōu)化的配方性能測試結(jié)果

    基于優(yōu)化后的配方，按照葉片涂料的施工和檢測方法進行施工和檢測，得出的性能測試結(jié)果如表15。

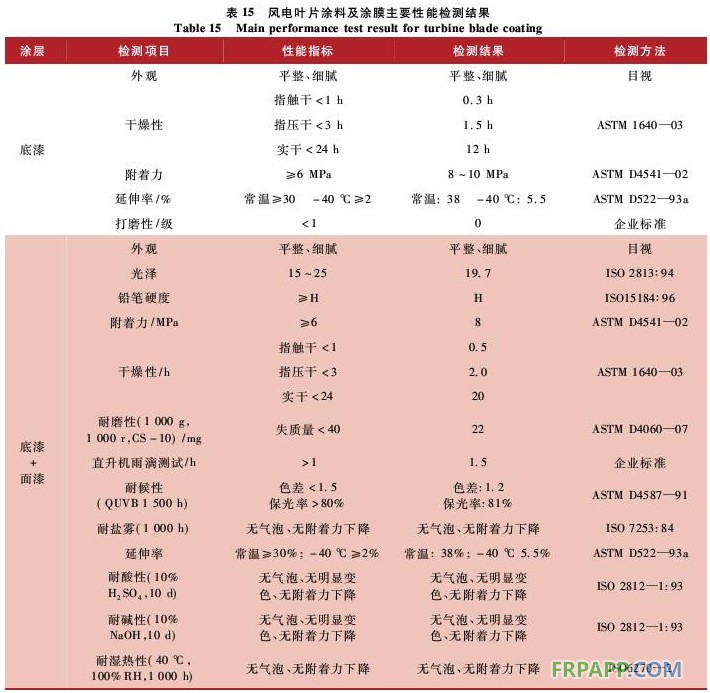

表15 風(fēng)電葉片涂料及涂膜主要性能檢測結(jié)果

3·結(jié)語

聚氨酯葉片涂料的配方研發(fā)需要在樹脂、顏填料、助劑、溶劑方面根據(jù)需要和實際使用情況，反復(fù)對比篩選。在配方中，樹脂起主要作用，一般的羥基丙烯酸樹脂或者聚酯樹脂受某些性能方面的限制，都不能單獨作為葉片涂料用樹脂，在某些方面性能突出的氟樹脂，由于價格、重涂、硬度等方面的問題，在葉片涂料中也難以大量使用。而經(jīng)過聚酯改性的丙烯酸樹脂能兼顧到各種性能需要。配方中的添加劑對某些性能的提高，比如耐磨、耐候、流平等有一定的輔助作用。綜合起來，只有挑選合適的樹脂，搭配合適的顏填料、添加劑和溶劑，并最優(yōu)化各組分的添加量，才能制得高性能的、符合市場需要的聚氨酯葉片涂料。
