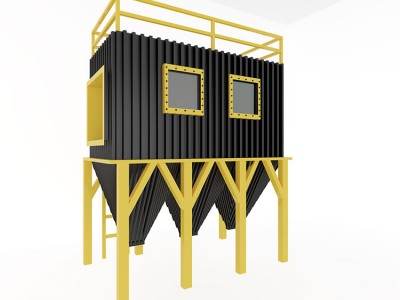

脈沖布袋除塵器內含多個平行排列的濾袋，當含塵氣體在引風機吸引力的作用下進入灰斗，經導流板后被均勻分配到各條濾袋上。粉塵被攔截在濾袋外表面，氣體則穿過濾袋，經過凈氣室后外排。









（2）工作原理

過濾：含塵氣體在引風機吸引力的作用下進入灰斗，經導流板后被均勻分配到各條濾袋上，氣體中粉塵顆粒受慣性作用被分離出來，直接落入灰斗底部。含塵氣體通過灰斗后氣流向上進入中箱體，粉塵被吸附在濾袋的外表面，過濾后干凈的空氣進入上箱體凈氣室，匯集到出風口排出。

清灰：隨著過濾時間的延長，捕集在濾袋外表面上的粉塵會導致濾袋透氣性的減少，除塵器的阻力不斷增加，當阻力達到設定值（差壓控制）或是過濾的時間達到設定值（時間控制）時，清灰設置開始進行清灰。

粉塵收集：經過濾和清灰工作被截留下來的粉塵均落入灰斗，再由灰斗口集中排出。
