玻璃鋼卷管可用作化工管道、輕質結構材料、電工絕緣材料等，其成型工藝與層壓板有許多共同之處。
一、工藝過程及主要工藝參數
卷管工藝是借助于卷管機上的熱輥將膠布軟化，使膠布中樹脂熔融；在一定張力作用下，借助滾筒與芯模的摩擦力將膠布連續地卷到芯模上，經冷輥冷卻定型，然后在固化爐中固化得到產品的一種生產方式。

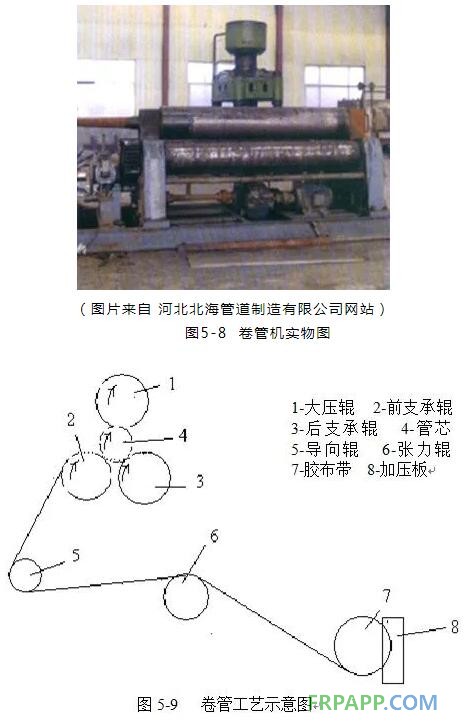

制備卷管所用的管芯可用鑄鐵管、無縫管和圓鋼來加工制造，一般要求具有較高的光潔度，并有一定的錐度以便于脫模。卷管機見圖5-8。卷管工藝示意圖見圖5-9。

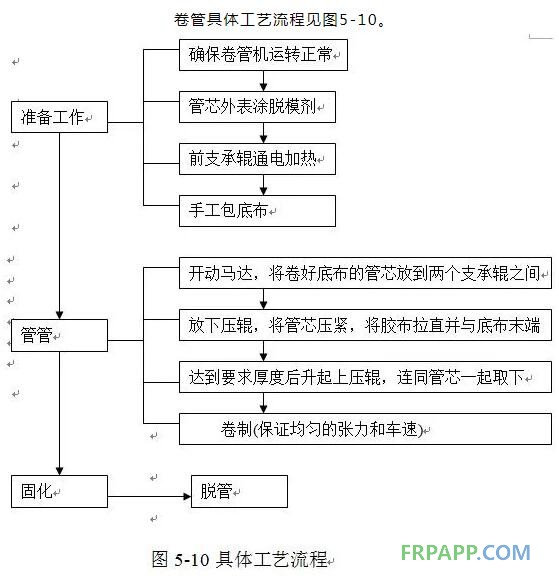

1、卷管工藝過程
卷管成型按其上布方法的不同可分為手工上布法和連續機械法兩種。其基本過程是：首先清理各輥筒，然后將熱輥加熱到設定溫度，調整好膠布張力。在壓輥不施加壓力的情況下，將引頭布先在涂有脫模劑的管芯模上纏上約1圈，然后放下壓輥，將引頭布貼在熱輥上，同時將膠布拉上，蓋貼在引頭布的加熱部分，與引頭布相搭接。引頭布的長度約為800～1200mm，視管徑而定，引頭布與膠布的搭接長度，一般為150～250mm。在卷制厚壁管材時，可在卷制正常運行后，將芯模的旋轉速度適當加快，在接近設計壁厚時再減慢轉速，至達到設計厚度時，切斷膠布。然后在保持壓輥壓力的情況下，繼續使芯模旋轉1～2圈。最后提升壓輥，測量管坯外徑，合格后，從卷管機上取出，送入固化爐中固化成型。
卷管工藝一般采用平紋布或人字紋布；與層壓板所用膠布相比，其不溶性樹脂含量相對低一些，含膠量則相對高一些，這是由于卷管工藝所用壓力較低的緣故。部分卷管用玻璃膠布質量指標見表5-10。
表5-10 部分卷管用玻璃膠布質量指標
2、主要工藝參數
1）前支承輥的溫度
卷管時前支承輥的溫度是一個重要參數，卷管溫度是否合適根據膠布預熱的情況來判斷。膠布在卷入時必須充分發軟發粘，以保證層間有良好的粘結，但也不能有明顯的流膠情況。當膠布中不溶性樹脂含量較高時前支承輥的溫度應相應地提高一些，而當不溶性樹脂含量較低時則應相應地降低溫度。
在連續卷制過程中，前支承輥表面會粘上一些樹脂，影響操作和溫度的均勻性，因此在黏附樹脂達到一定的程度后，即應臨時停車，將表面清理干凈。
2）壓力和張力
壓輥的作用是將膠布壓緊，并使管芯持續轉動達到卷管的目的。管芯所受的壓力可以通過調節兩個支承輥之間的距離加以調節。支承輥之間的距離大，管芯受到的壓力就大，兩個支承輥之間的距離一般控制在管芯直徑的1/3~1/2。
膠布張力是卷管工藝中的一項重要參數，一般來說張力大一些有助于將管卷緊和清除氣泡，同時應注意控制張力的均勻性，避免出現一邊緊一邊松的情況。
3）固化制度
固化制度是指管品在固化爐中固化時的控溫制度，主要根據所用粘結劑的類型和管子的壁厚來決定。
以壁厚小于6mm的酚醛管坯為例，其固化制度為（80~100）℃入爐，2小時內均勻升溫到（170±4）℃，保溫40分鐘后取出，在爐外自然降至常溫。
4）底布
底布的卷制操作比較簡單，但對管材的質量影響卻比較大。
為了使膠布能粘到管芯上并使玻璃鋼管卷緊，應先在管芯上包上底布，底布的長度以管周長的兩倍為好，底布應選比較平整的膠布。手卷底布時要卷緊卷齊，在卷管機上空轉兩、三圈后使底布卷緊后再卷管。
二、玻璃鋼卷管基本性能
三、常見問題及解決措施表5-11 卷制環氧酚醛玻璃鋼管的力學和電學性能
表5-12 卷管常見問題及解決措施
