4.5 應力計算

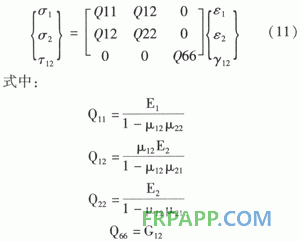

    天線罩各測點的應力通過各測點的應變、材料的彈性模量、泊松比按彈性理論公式計算^[6,7]。天線罩的厚度相對結構尺寸是很小的，可當作平面應力問題處理，天線罩筒殼部分可當作正交各向異性材料平面應力問題處理，其應力-應變關系為：


    對于球殼部分，接近于各向同性（準各向同性），計算應力時按下列公式：


4.6 試驗與理論對比
    　在4.5MPa壓力時，軸向應力的最大值在6’測點上，為31.5MPa，與無矩理論的計算值31.7MPa很符合；周向應力的最大值在A-A剖面的2’測點上，為65.7MPa，而無矩理論的計算值為63.4MPa，實測值比無矩理論計算值略高。
   　 在6.0MPa壓力時,軸向應力的最大值同樣在6’測點上,為42.33MPa，與無矩理論的計算值42.3MPa很一致；周向應力的最大值同樣在A-A剖面的2’測點上，為92.43MPa，而無矩理論的計算值為84.5MPa，實測值比無矩理論計算值略高。
    　其它測點的應力值，除個別的周向應力外，絕大多數測點上的應力值均小于無矩理論計算值。
5 結論
   　 從上述測試結果及理論分析,可得出下列初步結論：
    　(1)天線罩加壓到6.0MPa時,不失穩，不滲漏，預見可加到7.8MPa；
   　 (2)天線罩加壓到6.0MPa時,P-ε曲線保持直線，使用壓力為4.5MPa，完全在材料的彈性階段內；
   　 (3)天線罩加壓到4.5MPa并保持2h，退壓后,經1h完全恢復，沒有殘余應變；加壓到6.0MPa,再退壓，略有殘余應變，經1~2h后同樣可以恢復；
   　 (4)從實測應變經計算得出的應力值，軸向應力的最大值與無矩理論的計算值很符合，絕大多數測點的應力值小于無矩理論計算值；周向應力的最大值略高于無矩理論計算值，同樣絕大多數測點的應力值小于無矩理論計算值；
    　(5)從試驗結果來分析，本天線罩采用有矩理論設計計算也是比較合理的，從理論計算可清楚了解殼體應加強的部位，如球殼與筒殼的連接處、天線罩的根部。正因為實際天線罩在這些部位加厚了,因此抵消了由于附加彎矩產生的應力，顯得實測應力符合無矩理論的計算值；
    　(6)有限無數值計算結果與理論計算結果較為一致，臨界應力比有矩理論略高是由于天線罩根部的加厚造成的。
